（3）有机薄膜的真空蒸镀工艺

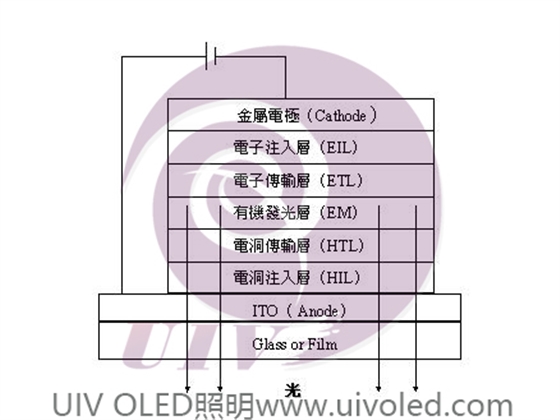

OLED器件需要在高真空腔室中蒸镀多层有机薄膜，薄膜的质量关系到器件质量和寿命。在高真空腔室中设有多个放置有机材料的蒸发舟，加热蒸发舟蒸镀有机材料，并利用石英晶体振荡器来控制膜厚。ITO玻璃基板放置在可加热的旋转样品托架上，其下面放置的金属掩膜板控制蒸镀图案。

在我们的真空蒸镀设备上进行蒸镀实验，实验结果表明，有机材料的蒸发温度一般在170℃～400℃之间、ITO样品基底温度在100℃～150℃、蒸发速度在1晶振点～10晶振点/秒（即约0.1nm～1nm/S）、蒸发腔的真空度在5×10-4Pa～3×10-4Pa时蒸镀的效果较佳。

但是，有机材料的蒸镀目前还存在材料有效使用率低（〈10%）、掺杂物的浓度难以精确控制、蒸镀速率不稳定、真空腔容易污染等等不足之处，从而导致样片基板的镀膜均匀度达不到器件要求。

（4）金属电极的真空蒸镀工艺

金属电极仍要在真空腔中进行蒸镀。金属电极通常使用低功函数的活泼金属，因此在有机材料薄膜蒸镀完成后进行蒸镀。常用的金属电极有Mg/Ag、Mg:Ag/Ag、Li/Al、LiF /Al等。用于金属电极蒸镀的舟通常采用钼、钽和钨等材料制作，以便用于不同的金属电极蒸镀（主要是防止舟金属与蒸镀金属起化学反应）。

金属电极材料的蒸发一般用加热电流来表示，在我们的真空蒸镀设备上进行蒸镀实验，实验结果表明，金属电极材料的蒸发加热电流一般在70A～100A之间（个别金属要超过100A）、ITO样品基底温度在80℃左右、蒸发速度在5晶振点～50晶振点/秒（即约0.5nm～5nm/S）、蒸发腔的真空度在7×10-4Pa～5×10-4Pa时蒸镀的效果较佳。

（5）器件封装工艺

OLED器件的有机薄膜及金属薄膜遇水和空气后会立即氧化，使器件性能迅速下降，因此在封装前决不能与空气和水接触。因此，OLED的封装工艺一定要在无水无氧的、通有惰性气体（如氩气）的手套箱中进行。封装材料包括粘合剂和覆盖材料。粘合剂使用紫外固化环氧固化剂，覆盖材料则采用玻璃封盖，在封盖内加装干燥剂来吸附残留的水分。为由于水分入侵造成有机层的破坏。
